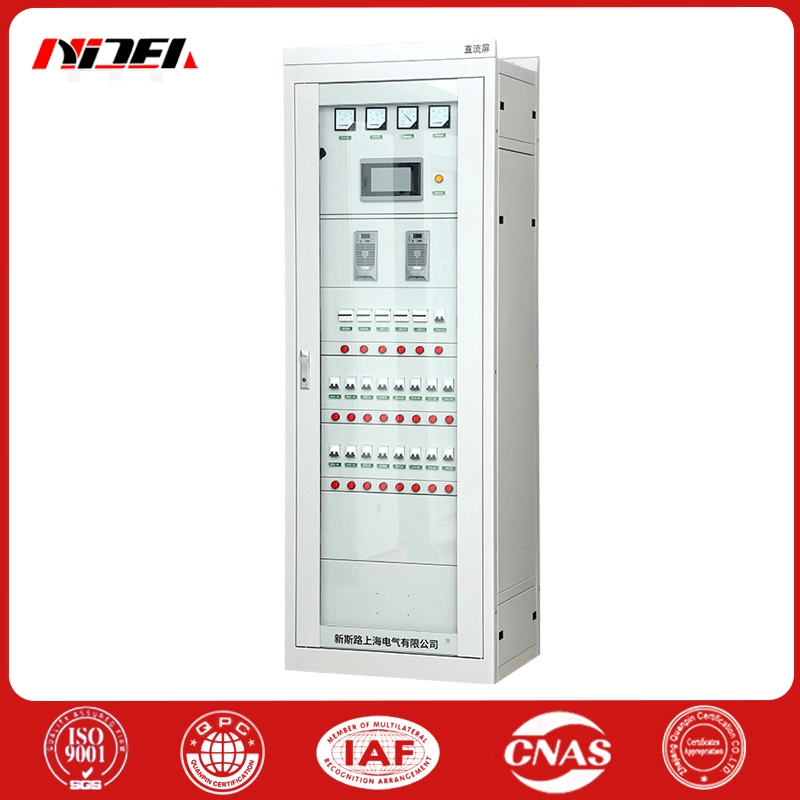

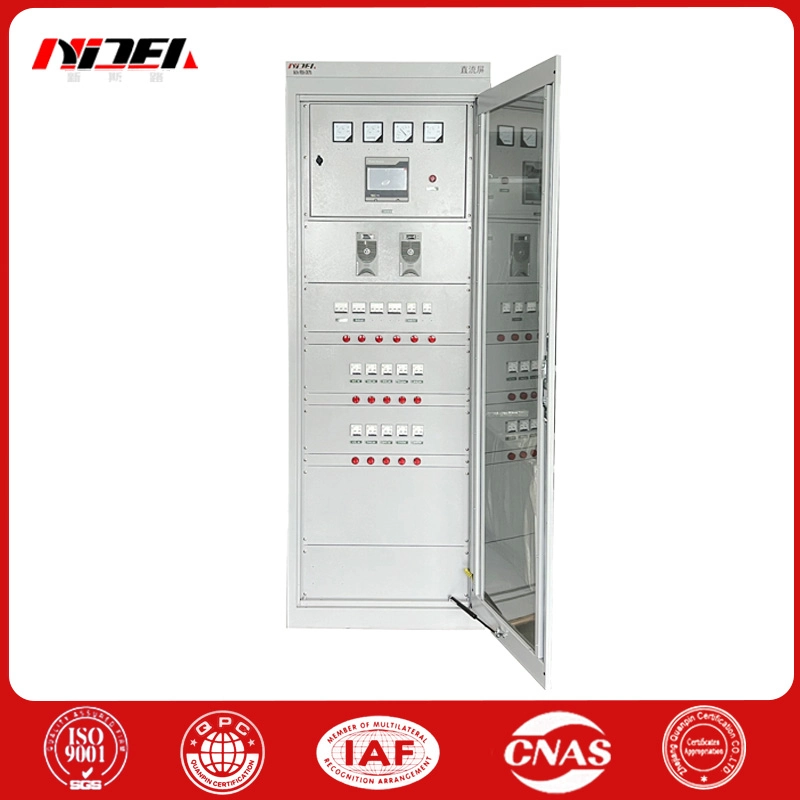

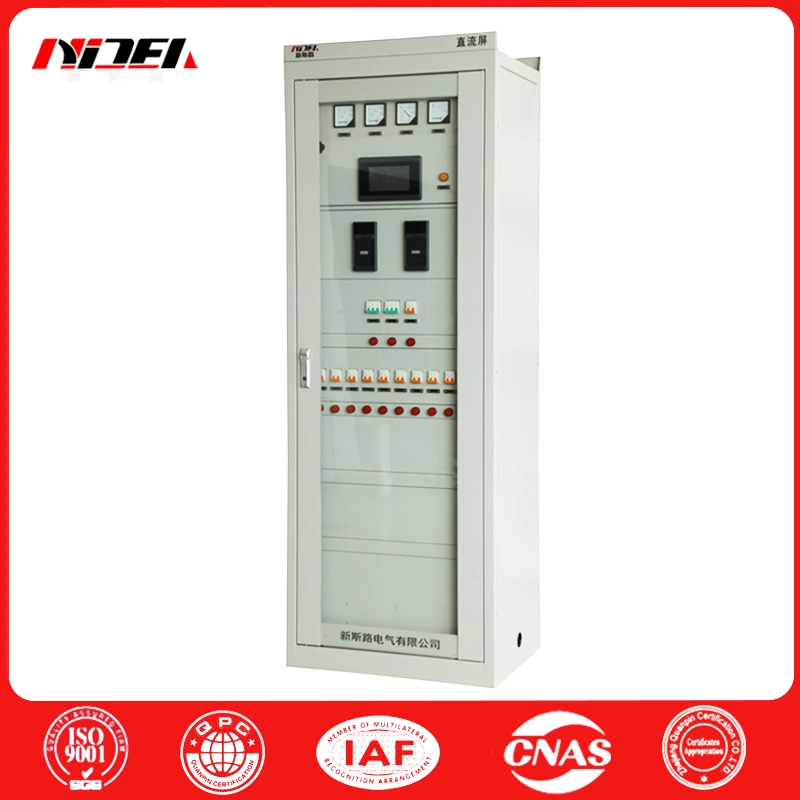

Panel dystrybucyjny 20AH-110V DC

Panel dystrybucyjny NICEA 20AH-110V DC, należący do serii paneli DC sterowanych mikrokomputerowo GZDW, przeznaczony jest dla podstacji, elektrowni, przedsiębiorstw przemysłowych i górniczych, kolei zelektryfikowanych oraz budynków wysokościowych o różnych poziomach napięcia, jako obsługa i sterowanie zasilanie wyłączników wysokiego napięcia, zabezpieczeń przekaźnikowych i urządzeń automatyki. System przyjmuje zintegrowaną koncepcję projektową, integrującą moduły monitorujące, moduły prostownika, monitorowanie izolacji, kontrolę akumulatorów, monitorowanie ilości przełączników i moduły obniżające itp., wykazując cechy wiodącej technologii, inteligentny pomiar i sterowanie oraz wygodną obsługę. Obsługuje komunikację z komputerem głównym i łatwo realizuje funkcje „czterech zdalnych”. Jest to idealne rozwiązanie w zakresie zasilania prądem stałym do środowisk bez nadzoru.

Szczegółowe wyjaśnienie cech funkcjonalnych

Automatyczne przełączanie dwukanałowego wejścia AC: zapewnia ciągłą i stabilną pracę systemu.

Szerokie możliwości dostosowania napięcia wejściowego:nadaje się do różnych środowisk sieci elektroenergetycznych, szczególnie w trudnych warunkach.

Technologia zasilaczy impulsowych wysokiej częstotliwości:modułowa konstrukcja tworzenia kopii zapasowych typu „hot” N+1 w celu poprawy niezawodności systemu.

Moduł prostownika z możliwością podłączenia podczas pracy:wspiera konserwację online, wygodną i wydajną obsługę.

Wydajna technologia przełączania:Moduł ładowania wykorzystuje najnowszą międzynarodową technologię o wysokiej wydajności konwersji i niskich zakłóceniach elektromagnetycznych.

Zróżnicowany interfejs monitorowania:Dostępny jest ekran LCD, ekran dotykowy i inne opcje, z przyjaznym interfejsem i intuicyjną obsługą.

Otwarty interfejs komunikacyjny:Łatwe podłączenie do podstacji RTU lub systemu DCS elektrowni.

Inteligentne zarządzanie baterią:Monitorowanie stanu akumulatora w czasie rzeczywistym za pomocą miernika patrolowego, dokładniejsze ostrzeganie o usterkach.

Elastyczność monitorowania izolacji:Wbudowany lub zewnętrzny przekaźnik/detektor izolacji spełniający różne potrzeby.

Monitorowanie izolacji szyny DC:Monitorowanie w czasie rzeczywistym w celu zapewnienia bezpieczeństwa systemu.

Rozszerzenie skrzynki sygnalizacyjnej:Obsługa funkcji alarmu związanego z wypadkiem/ostrzeżeniem, konfigurowanej na żądanie.

Ochrona odgromowa i ochrona izolacji:Liczne środki ochrony zapewniające bezpieczeństwo systemu i osób.

Interfejs komunikacyjny i protokół:Zapewnij interfejsy RS232 i RS485, obsługuj RTU, CDT, MODBUS i inne protokoły komunikacyjne.

Debugowanie i przygotowanie systemu

Przed opuszczeniem fabryki panel rozdzielczy NICEA 20AH-110V DC został w pełni przetestowany i dostosowany. Niemniej jednak, biorąc pod uwagę nieprzewidziane czynniki, które mogą wystąpić podczas transportu, przed formalną operacją nadal wymagana jest szczegółowa kontrola. Zaleca się najpierw zastosować obciążenie rezystancyjne do pracy próbnej, a następnie podłączyć akumulator i obciążenie po sprawdzeniu, że wydajność ładowarki i napięcie pracy szafy zasilającej odpowiadają normom. Potencjometr w urządzeniu został wyregulowany zgodnie ze specyfikacją. Nie przesuwaj go, jeśli nie jest to konieczne. Jeśli wymagana jest regulacja, należy skontaktować się z producentem.

Przewodnik dotyczący pakowania, transportu i przechowywania

Profesjonalne opakowanie:Należy używać całkowicie zamkniętego opakowania, które jest odporne na wilgoć, kurz i uszkodzenia mechaniczne, a akumulator jest pakowany oddzielnie.

Bezpieczny transport:Aby zapewnić bezpieczeństwo produktu, należy unikać silnych wibracji, uderzeń lub przewrócenia.

Właściwe przechowywanie:Sprzęt należy przechowywać w wentylowanym i suchym pomieszczeniu, z dala od wysokiej temperatury, kurzu i pyłów metalowych oraz stosować środki ochrony przed deszczem, wilgocią i słońcem.

Przechowywanie baterii:Umieścić w suchym i wentylowanym pomieszczeniu o temperaturze pokojowej nieprzekraczającej 25°C i wilgotności nieprzekraczającej 70%. Długotrwałe przechowywanie wymaga regularnego ładowania i rozładowywania oraz zabezpieczenia wazeliną.

Załączone dokumenty

Zawiera instrukcję systemu, raport z inspekcji fabrycznej, rysunki projektowe systemu i certyfikat produktu, dzięki którym użytkownicy w pełni rozumieją i korzystają z naszego panelu rozdzielczego 20AH-110V DC.

Przewodnik po obsłudze posprzedażowej i zamawianiu

Zobowiązanie do obsługi posprzedażnej:

Pod warunkiem zachowania zasad przechowywania, użytkowania, montażu i bezpiecznej eksploatacji, w ciągu roku od daty montażu (nie więcej niż 15 miesięcy od daty dostawy) zapewnimy uruchomienie, naprawę lub wymianę części ze względu na na problemy spowodowane jakością produkcji.

Uwagi do zamówienia:

Jasno zdefiniuj scenariusze zastosowań i zastosowania sprzętu.

Podaj nazwę sprzętu, model, specyfikacje lub wymagania dotyczące parametrów systemu.

Jeśli istnieją specjalne środowiska zastosowań lub wymagania techniczne, prosimy o szczegółowe wyjaśnienie przy składaniu zamówienia.

Sprawy nieuregulowane podlegają umowie zlecenia, a sprawy nieujęte w umowie odsyłają do dokumentacji technicznej producenta.
