Ceramiczny wyłącznik wysokiego napięcia prądu przemiennego
Jako profesjonalny i wysokiej jakości producent ceramicznych wyłączników wysokiego napięcia prądu przemiennego, możesz mieć pewność, że kupisz ceramiczne wyłączniki wysokiego napięcia prądu przemiennego z naszej fabryki. Zapewnimy Ci najlepszą obsługę posprzedażną i terminową dostawę.

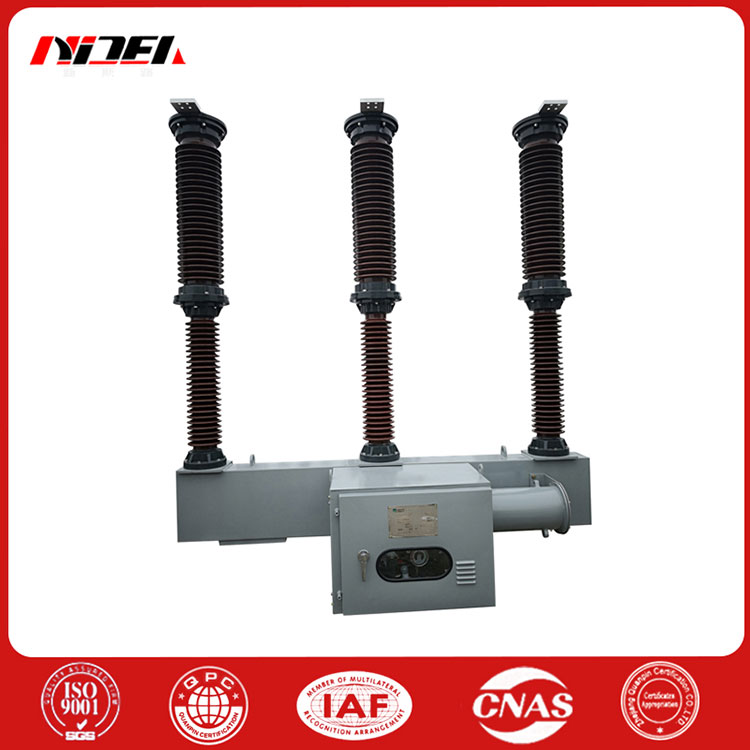

Wyłącznik wysokonapięciowy prądu przemiennego z filarem ceramicznym jest wyposażony w sprężynowy mechanizm napędowy CT20, przyjmuje zasadę gaszenia łuku własnego i ma konstrukcję z pojedynczym przerwaniem. Trzy bieguny każdego wyłącznika są zainstalowane na ramie w celu realizacji trójfazowego połączenia mechanicznego poprzez mechanizm przekładni. Sterowanie elektryczne może realizować obsługę zdalną i lokalną.
Główne parametry techniczne produktu
Artykuł nr LW36-72.5
1 Napięcie znamionowe kV72,5
2 Prąd znamionowy A 1250 3150
3 Znamionowy prąd zwarciowy wyłączalny kA 31,5
4 Znamionowy prąd krótkotrwały wytrzymywany kA31,5 (4s)
5 Znamionowy prąd szczytowy wytrzymywany kA 80
6 Znamionowe napięcie udarowe piorunowe wytrzymywane kV przerwa 350+60 do masy 350
7 Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej 1 min kV przerwa 160+42 do masy 160
8 Mechanizm model CT20, mechanizm sprężynowy
Charakterystyka produktu wyłącznika wysokiego napięcia prądu przemiennego z filarem ceramicznym
1Doskonała skuteczność hamowania
2Długa żywotność elektryczna
3Niezawodna izolacja
4Długa żywotność mechaniczna
5Bezpieczna i niezawodna praca, niskie obciążenie konserwacyjne
Główne parametry techniczne wyłącznika wysokiego napięcia prądu przemiennego z filarem ceramicznym
| Napięcie znamionowe | NAZWA | NUITV | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Częstotliwość znamionowa | Hz | 50 | 50 | 50 | 50 | ||||||||
| Prąd znamionowy | A | 125 031 504 000 | 20 003 150 | 4000 | 31 504 000 | ||||||||
| Znamionowy prąd wyłączalny | kA | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Znamionowy prąd zamykania | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Znamionowy krótkotrwały prąd wytrzymywany i czas trwania | kA | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Znamionowy prąd szczytowy wytrzymywany | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Prąd wyłączający zwarcie bliskiej strefy | kA | lex 90%le x75% | |||||||||||
| Znamionowy prąd wyłączający poza krokiem | kA | lek 25% | |||||||||||
| Odległość pełzania | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Przerwa | kV | 160+42 | 315 | 395+145 | |||||||||
| Test na sucho | Do uziemienia | kV | 160 | 275 | 460 | ||||||||
| Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę | Między elektrodami | kV | 160 | 275 | Wszystko | - | |||||||
| Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę | Przerwa | kV | 160+42 | 275 | 395+145 | ||||||||
| Próba na mokro | Do uziemienia | kV | 160 | 275 | 460 | ||||||||
| Między elektrodami | kV | 160 | 275 | 一 | 一 | ||||||||
| Przerwa | kV | 410 | 650/750 | 950+206 | |||||||||
| Znamionowe napięcie wytrzymywane udaru piorunowego | Do uziemienia | kV | 350 | 550/650 | 1050 | ||||||||
| Między elektrodami | kV | 350 | 550/650 | 一 | - | ||||||||
| 5-minutowe napięcie wytrzymywane przy zerowym ciśnieniu i częstotliwości sieciowej | 5-minutowe napięcie wytrzymywane przy zerowym ciśnieniu i częstotliwości sieciowej | kV | 84 | 95/124 | 189 | 189 | |||||||
| Czas zamknięcia | Czas zamknięcia | SM | <150 | w150 | 50 | w100 | |||||||
| Czas otwarcia | Czas otwarcia | SM | w30 | w30 | w30 | w25 | |||||||
| Czas złamania | Czas złamania | SM | w60 | w60 | w60 | w60 | |||||||
| Godzina zamknięcia i otwarcia | Godzina zamknięcia i otwarcia | SM | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Różnica czasu operacji | Różnica czasu operacji | Rozdzielenie | SM | w2 | w2 | w2 | w2 | ||||||
| Międzybiegunowy | Międzybiegunowy | połączenie | SM | w4 | |||||||||
| Znamionowy cykl operacji ponownego zamknięcia | Znamionowy cykl operacji ponownego zamknięcia | 0,3 s-180 s-O-0,3S-CO-180 s-CO | |||||||||||
| Ciśnienie znamionowe gazu | Ciśnienie znamionowe gazu | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| Alarm/ciśnienie blokujące gazu SF6 | Alarm/ciśnienie blokujące gazu SF6 | MPa | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0,5 | 1w0,5 | w0,5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| M. P | W50 | w45 | w45 | w42 | |||||||||
| Sprężynowy mechanizm działania | Sprężynowy mechanizm napędowy构 | Mechanizm sprężynowy lub mechanizm hydrauliczny | Hydrauliczne lub pneumatyczne | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
