Zewnętrzny wyłącznik wysokiego napięcia AC SF6

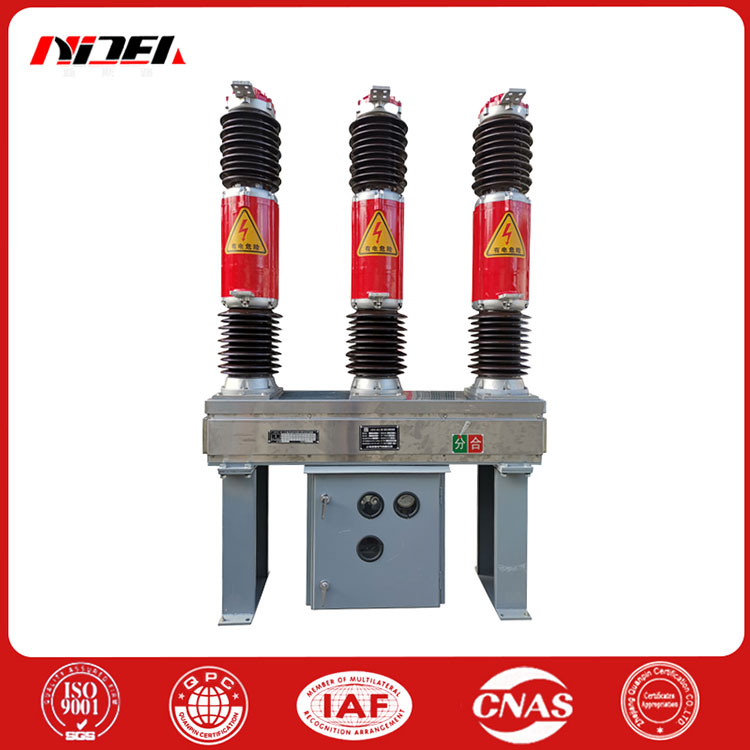

LWD-252/4000-50 Napowietrzny wyłącznik wysokiego napięcia AC SF6 jest produktem przeznaczonym do zastosowań zewnętrznych, przeznaczonym do pracy w sieciach elektroenergetycznych prądu przemiennego o częstotliwości 50 Hz i maksymalnym napięciu 252 kV na wysokości nie większej niż 2000 metrów i temperaturze otoczenia nie niższej niż -30°C i stopień zanieczyszczenia nie większy niż IV. Służy do odcięcia prądu znamionowego, prądu zwarciowego lub linii konwersji w celu uzyskania kontroli i ochrony systemu elektroenergetycznego. Może być również używany jako wyłącznik łączący.

Ten produkt wykorzystuje gaz SF6 jako środek do gaszenia łuku i izolacji, wykorzystuje najbardziej zaawansowaną międzynarodową technologię gaszenia łuku samoenergetycznego i jest wyposażony w nowy sprężynowy mechanizm działania. Charakteryzuje się długą żywotnością elektryczną, niską mocą roboczą, niskim poziomem hałasu i wysoką niezawodnością. Ma prostą konstrukcję, niewielkie rozmiary i długi cykl konserwacji. W obecnym procesie wytwarzania urządzeń elektroenergetycznych, które mają tendencję do bezolejowości i dużej wydajności, mogą całkowicie zastąpić importowane produkty tego samego typu.

Charakterystyka strukturalna

Zewnętrzny wyłącznik wysokiego napięcia AC SF6 wykorzystuje trójfazową kolumnę porcelanową z pojedynczą przerwą, każda faza jest wyposażona w mechanizm sprężynowy, a trzy fazy są połączone elektrycznie, dzięki czemu wygląd jest nowatorski i znakomity. Wyłącznik wykorzystuje gaz SF6 jako środek izolujący i gaszący łuk oraz wykorzystuje wskaźnikowy przekaźnik gęstości do monitorowania jego ciśnienia i postępu gęstości. Dzięki zasadzie samogasnącego łuku, po zoptymalizowaniu układu ruchu wyłącznika, wydajność mechaniczna zostaje skutecznie poprawiona, a praca operacyjna zostaje zminimalizowana.

Doskonała skuteczność hamowania i długa żywotność elektryczna.

Każdy biegun zewnętrznego wyłącznika wysokiego napięcia AC SF6 jest zamontowany na skrzynce mechanizmu, która jest zainstalowana centralnie na stopie. W skrzynce znajdują się mechanizmy napędowe sprężynowe oraz elektryczne zespoły sterujące. Trzpień wyjściowy mechanizmu jest połączony z ramieniem korby. Powierzchnia wspornika skrzynki mechanizmu jest cynkowana ogniowo, elementy złączne są cynkowane ogniowo, a obudowa skrzynki mechanizmu jest wykonana ze stali nierdzewnej. Dlatego produkt ma doskonałą odporność na korozję. Wysoka niezawodność mechaniczna i możliwość częstej eksploatacji.

Ze względu na naturalną wysoką wytrzymałość izolacji gazowego sześciofluorku siarki i optymalny ruch styków wyłącznika, wyłącznik przerywa prąd pojemnościowy bez ponownego zapłonu.

Poziom izolacji zewnętrznej jest wysoki, izolacja zewnętrzna została zaprojektowana z dużą drogą upływu, a odporność na zanieczyszczenia jest doskonała.

Wysoka obciążalność prądowa: test wzrostu temperatury przeprowadza się przy 1,2-krotności prądu znamionowego 4000A, a nadal istnieje duży margines wzrostu temperatury w każdym punkcie.

Ogólny wygląd i struktura produktu są zwarte, instalacja i debugowanie na miejscu są wygodne, a obciążenie konserwacją jest niewielkie.

Zewnętrzny wyłącznik wysokiego napięcia AC SF6 Parametry techniczne

Zewnętrzny wyłącznik wysokiego napięcia AC SF6 Główne parametry techniczne

1. Waga M: 4500kg (z gazem); całkowita waga gazu: 24kg.

2. Obciążenie podstawowe: statyczne 4500kg (trzy słupy); 1500kg (na słup); dynamiczny kierunek poziomy F: 2500kg; kierunek pionowy (w górę) 3500kg; kierunek pionowy (w dół) 6000kgo

3. Poziomość powierzchni betonu nie przekracza 1,5 mm.

4. Otwór montażowy umożliwiający podłączenie terminala do linii podstawowej wierci się na miejscu, zgodnie z potrzebami użytkownika. Materiał terminala to stop aluminium 2A12-T4O
