Wysokonapięciowy wyłącznik automatyczny SF6 w zbiorniku martwym

Poniżej znajduje się wprowadzenie do wyłącznika wysokiego napięcia prądu przemiennego SF6, które ma pomóc w lepszym zrozumieniu tego wyłącznika. Witamy nowych i starych klientów, aby kontynuować współpracę z nami i wspólnie tworzyć lepszą przyszłość!

Wyślij zapytanie

Opis produktu

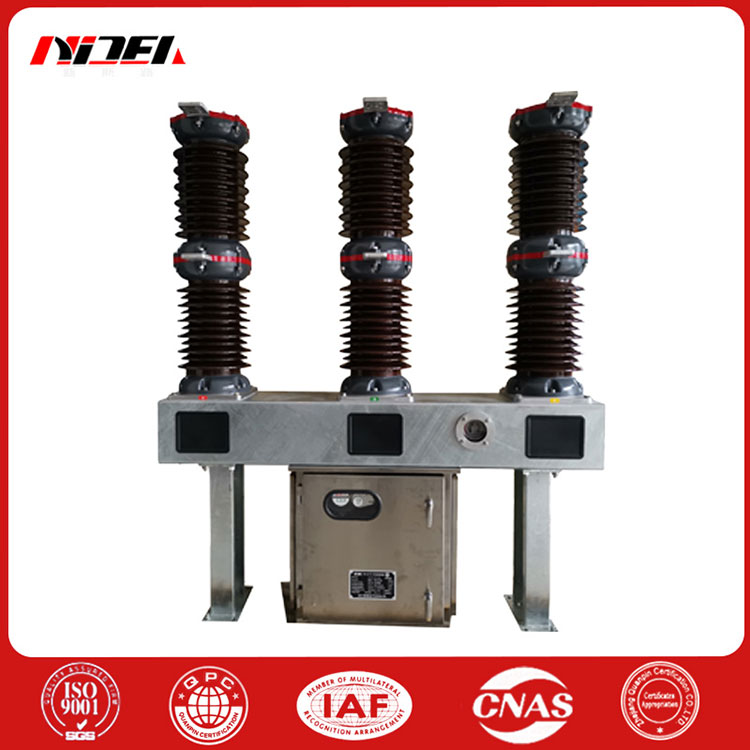

Wysokonapięciowy wyłącznik bezpieczeństwa prądu przemiennego SF6 integruje wyłącznik i przekładnik prądowy, a komora izolacyjna jest zainstalowana poziomo w uziemionej obudowie ze stopu aluminium. Wyposażony jest w mechanizm napędowy sprężynowy CT26. Wykorzystuje mniej części, ma prostą i zwartą budowę, jest solidny i trwały jako całość, spełnia wymagania przełącznika bezolejowego, ma doskonałe właściwości mechaniczne i wysoką niezawodność. Wszystkie ważne części są przetwarzane przez CNC i wyposażenie centrów obróbczych, a łożyska to importowane łożyska międzynarodowych marek (takich jak IKO, INA, SKF itp.), których żywotność mechaniczna sięga do 10 000 razy. Nadaje się do trójfazowych rozdzielnic zewnętrznych wysokiego napięcia prądu przemiennego 50 Hz i może być stosowany do sterowania i ochrony systemów przesyłu i transformacji energii 72,5 (126) kV; może być również stosowany do wyłącznika stykowego oraz do otwierania i zamykania baterii kondensatorów.

Struktura produktu

Wysokonapięciowy wyłącznik prądu przemiennego SF6 ze zbiornikiem martwym ma trójfazową konstrukcję z pojedynczą kolumną porcelanową, a trzy fazy są wyposażone w mechanizm napędowy sprężynowy, który jest umieszczony centralnie i napędzany trójfazowo, dzięki czemu wygląd jest nowatorski i znakomity. Wyłącznik wykorzystuje gaz SF6 jako środek izolujący i gaszący łuk. Podczas pracy podłączony jest trójbiegunowy gaz SF6 wyłącznika, a postęp ciśnienia i gęstości jest monitorowany za pomocą wskaźnikowego przekaźnika gęstości. Ponieważ przyjęto zasadę samogasnącego łuku i zoptymalizowano system ruchu wyłącznika, wydajność mechaniczna została skutecznie poprawiona.

Cechy produktu

1. Doskonała skuteczność hamowania i długa żywotność elektryczna;

2. Rama montażowa i wspornik wykonane są z wysokiej jakości blach stalowych, które są w całości gięte. Obróbka powierzchni polega na cynkowaniu ogniowym. Wszystkie odsłonięte elementy złączne są wykonane z materiałów o wysokiej wytrzymałości i stosowane są standardowe części ocynkowane ogniowo lub ze stali nierdzewnej. Obudowa skrzynki mechanizmu wykonana jest ze stali nierdzewnej, dzięki czemu produkt charakteryzuje się doskonałą odpornością na korozję;

3. Wysoka niezawodność mechaniczna i możliwość częstej obsługi;

4. Ze względu na wysoką wytrzymałość izolacji gazowego sześciofluorku siarki i optymalny ruch styków wyłącznika, wyłącznik przerywa prąd pojemnościowy bez ponownego zapłonu;

5. Poziom izolacji zewnętrznej jest wysoki, izolacja zewnętrzna została zaprojektowana z myślą o dużej drodze upływu, odległość upływu wynosi &31 mm/kV, a odporność na zanieczyszczenia jest doskonała. Może również bezpiecznie pracować w trudnych warunkach;

6. Duża obciążalność prądowa: Test wzrostu temperatury przeprowadza się przy 1,2-krotności prądu znamionowego 3150A, czyli 3780A, i nadal istnieje duży margines wzrostu temperatury w każdym punkcie;

7. Ogólny wygląd i struktura produktu są zwarte, a instalacja i debugowanie na miejscu są wygodne i wymagają niewielkiej konserwacji.

Parametry techniczne

Mechaniczne regulacje wyłączników wysokiego napięcia prądu przemiennego SF6 pokazano w poniższej tabeli.

NIE.	Nazwa		Jednostka	Parametr
1	Odległość środkowa pomiędzy biegunami wyłącznika		mm	1750
2	Ruchomy skok kontaktowy		mm	120
3	Skok kontaktu ruchomego		mm	251
4	Skok łącza roboczego międzyfazowego wyłącznika prądowego (długość cięciwy)		mm	1102
5	Prędkość otwierania		SM	4,2-5 m/s
6	Szybkość zamykania		SM	2,2-3 m/s
7	Czas otwarcia		SM	w40
8	Czas zamknięcia		SM	W100
9	Czas otwarcia		SM	w60
10	Czas zamknięcia-otwarcia		SM	w80
11	Zamknięcie – czas zamknięcia		SM	300
12	Asynchronizm otwarcia trójfazowego		SM	w2
13	Asynchronizm zamykania trójfazowego		SM	w3
Główne parametry techniczne mechanizmu
NIE.		Nazwa	Jednostka	Parametr
1		Napięcie obwodu pomocniczego	V	DC220DC110
2		Napięcie/prąd cewki otwierającej i zamykającej	V/A	DC110/4;DC220/2
		Napięcie znamionowe	V	DC220, AC220/DC110, AC110
3		Normalny zakres napięcia roboczego silnika magazynującego energię	V	85% ~ 110%
		Moc	W	600
4		Czas magazynowania energii silnika	s	w15
5		Napięcie obwodu grzejnika i oświetlenia	V	AC220V
6		Napięcie znamionowe wyłącznika pomocniczego	V	DC220V. AC220V
7		Prąd znamionowy wyłącznika pomocniczego	A	10
8		Liczba styków przełącznika pomocniczego		10 normalnie otwartych + 10 normalnie zamkniętych

Wysokonapięciowy wyłącznik ochronny SF6 ze zbiornikiem martwym Główne parametry techniczne

NIE.	Nazwa	Jednostka	Parametr
1	Napięcie znamionowe	kV	126
2	Do uziemienia		K-230
2	Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (1 min) Między wyłącznikami	kV	K-265
	Do uziemienia		K • 550
3	Znamionowe napięcie udarowe elektryczne wytrzymywane między wyłącznikami		K. 630
4	Napięcie wytrzymywane częstotliwości sieciowej gazu SF6 przy zerowym ciśnieniu manometrycznym (5 min)		K • 95
5	Częstotliwość znamionowa	Hz	50
6	Prąd znamionowy	A	3150
7	Pierwszy współczynnik otwarcia		1.5
8	Znamionowy prąd zwarciowy wyłączalny		40
9	Znamionowy prąd zamykania zwarcia (wartość szczytowa)		100
10	Znamionowy prąd zwarciowy wytrzymywany	kA	40
11	Znamionowy prąd szczytowy wytrzymywany		100
12	Znamionowy czas zwarcia	s	4
13	Znamionowy prąd wyłączający poza krokiem	kA	10
14	Prąd wyłączający zwarcie bliskiej strefy	kA	90% p., 75% p
15	Znamionowy prąd wyłączający ładowanie linii	A	31.5
16	Znamionowa sekwencja operacji	M. P	O-0,3s-CO-180s-CO
17	Rezystancja obwodu głównego	M. P	O-0,3s-CO180s-CO
18	Znamionowe ciśnienie gazu sześciotlenku siarki (ciśnienie manometryczne 20°C)	MPa	0.5
19	Alarm/minimalne ciśnienie funkcjonalne (ciśnienie manometryczne 20 barów)	MPa	0,45 ±0,03
20	Roczny wskaźnik wycieku gazu SF6		<0,5%
21	Zawartość wilgoci w gazie (V/V)		^150x10-6
22	Żywotność mechaniczna	Czasy	10000
23	Poziom zakłóceń radiowych	mV	W500
	Krew. Między złamaniami		3906/3150
24	Odległość pełzania
	Do uziemienia		3906/3150
25	Masa każdego wypełnionego gazu SF6	kg	15
26	Masa każdego wyłącznika	kg	2200

Uwaga: Izolację zewnętrzną koryguje się zgodnie ze współczynnikiem korekty wysokości K: 2000 m n.p.m., K = 1,13; 3000 m n.p.m., K = 1,28
