Główne funkcje panelu zasilającego 48V DC

Dystrybucja zasilania: RozprowadźZasilanie 48V prądu stałegood systemu zasilania prądem stałym (takiego jak prostownik, zestaw akumulatorów itp.) do wielu urządzeń lub gałęzi wymagających zasilania prądem stałym, aby zapewnić każdemu urządzeniu stabilne i niezawodne zasilanie prądem stałym.

Linia zabezpieczająca: Panel jest zwykle wyposażony w urządzenia zabezpieczające, takie jak wyłączniki prądu stałego i bezpieczniki. Gdy gałąź ma przeciążenie, zwarcie lub inną awarię, może automatycznie odciąć zasilanie uszkodzonej gałęzi, aby chronić bezpieczeństwo sprzętu i linii oraz zapobiec rozszerzaniu się awarii i wpływowi na cały system zasilania prądem stałym.

Monitorowanie i kontrola: Niektóre panele zasilaczy 48 V DC posiadają funkcje monitorowania, które mogą monitorować parametry, takie jak napięcie szyny DC i prąd w odgałęzieniu, w czasie rzeczywistym i przesyłać te informacje do systemu monitorowania, dzięki czemu personel obsługujący i konserwujący może zrozumieć stan działania urządzenia. sprzętu na czas, a także może realizować zdalne sterowanie przełącznikiem podajnika.

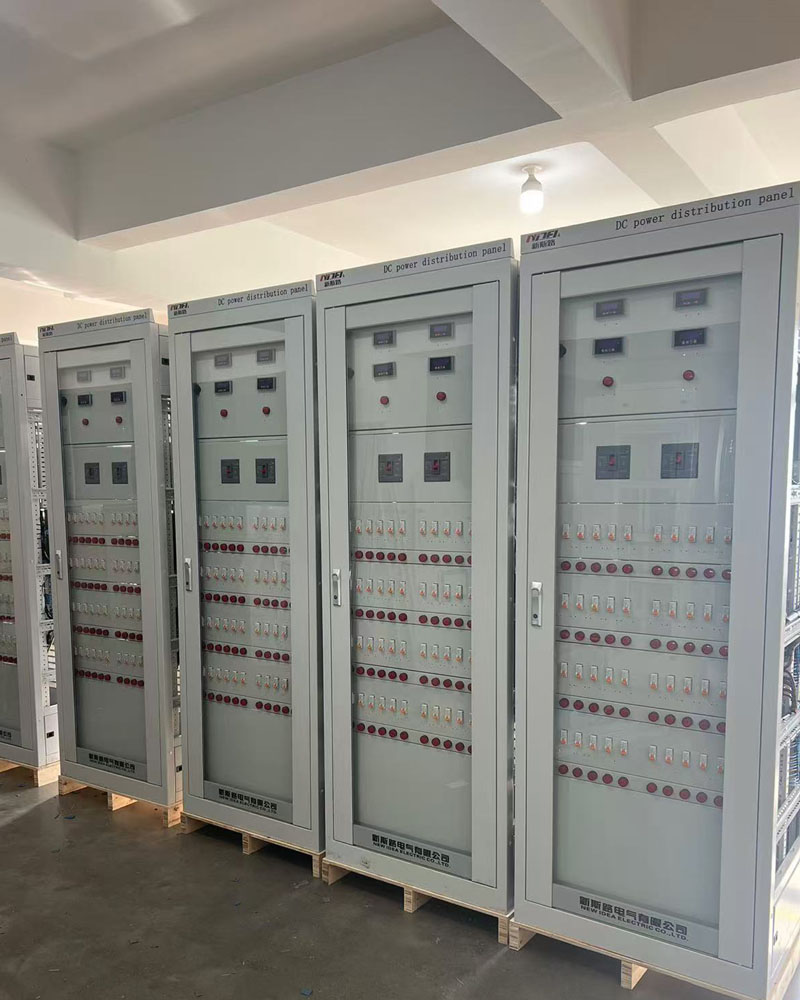

Podstawowy skład panelu zasilającego

Korpus ekranu: Jako obudowa urządzenia jest on zazwyczaj wykonany z materiału metalowego o dobrych właściwościach ekranowania elektromagnetycznego i wytrzymałości mechanicznej. Służy do instalowania i mocowania wewnętrznych elementów elektrycznych oraz zapewnia ochronę i wsparcie.

Przełącznik wejścia DC: Wyłącznik główny łączący szynę DC z panelem zasilacza służy do sterowania poborem mocy całego panelu zasilacza. Gdy panel zasilający wymaga przeglądu lub konserwacji, zasilanie można odciąć za pomocą przełącznika.

Woltomierz prądu stałego: Służy do pomiaru i wyświetlania wartości napięcia szyny prądu stałego, dzięki czemu personel obsługujący i konserwujący może intuicyjnie zrozumieć stan napięcia systemu zasilania prądem stałym.

Urządzenie monitorujące izolację zasilania prądem stałym: Monitorowanie w czasie rzeczywistym stanu izolacji systemu prądu stałego, w przypadku wystąpienia uszkodzenia izolacji lub uszkodzenia uziemienia, generowany jest sygnał alarmowy zapewniający bezpieczną pracę systemu prądu stałego.

Modułowy zespół zasilający: Struktura modułu wtykowego składa się z wyłącznika obwodu prądu stałego, przekładnika prądowego prądu upływowego, lampy sygnalizacyjnej i płytki zbierającej informacje. Każdy moduł odpowiada odgałęzieniu zasilacza i posiada sterowanie załącz-wyłącznikiem pętli oraz zabezpieczenie przeciążeniowe i zwarciowe, a także funkcje zbierania i przesyłania informacji o stanie zasilacza.
