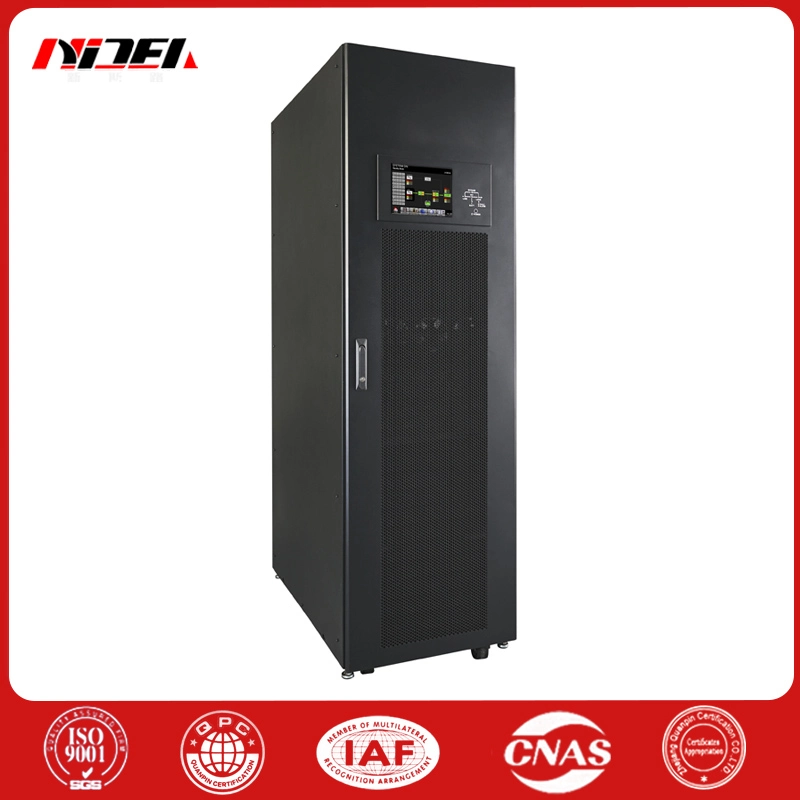

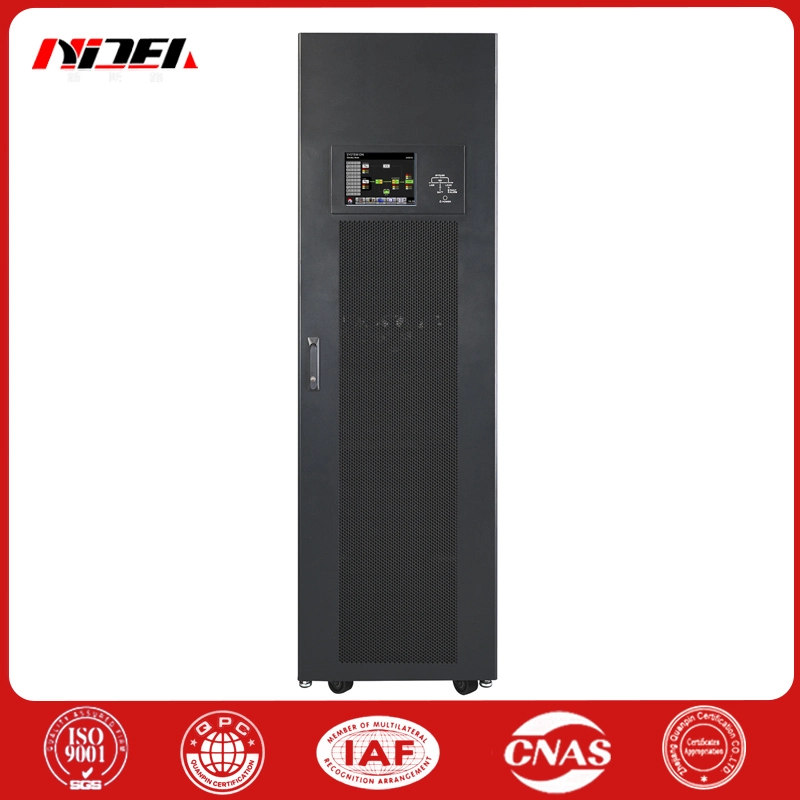

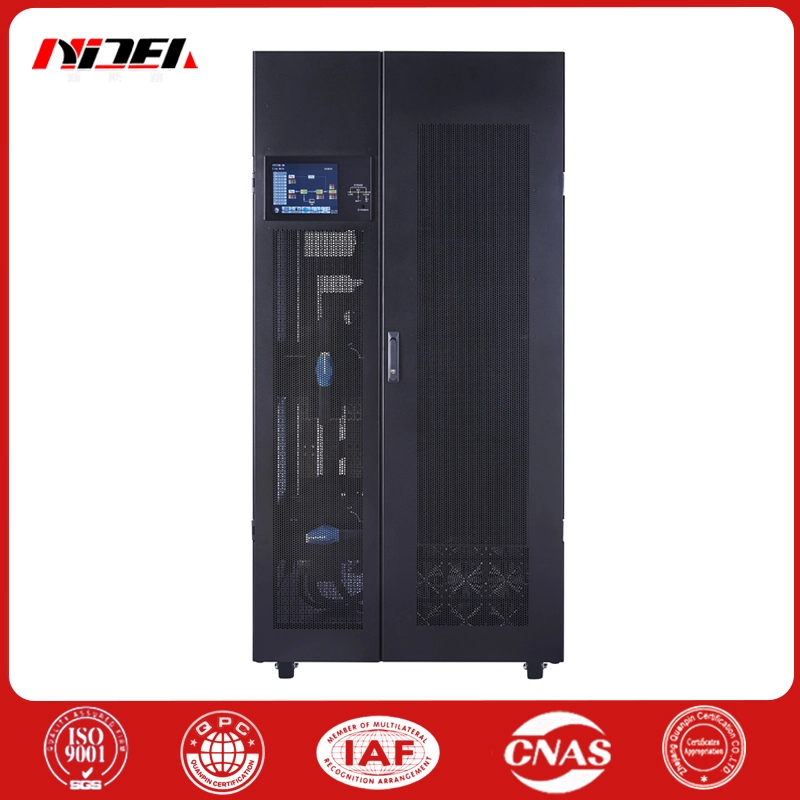

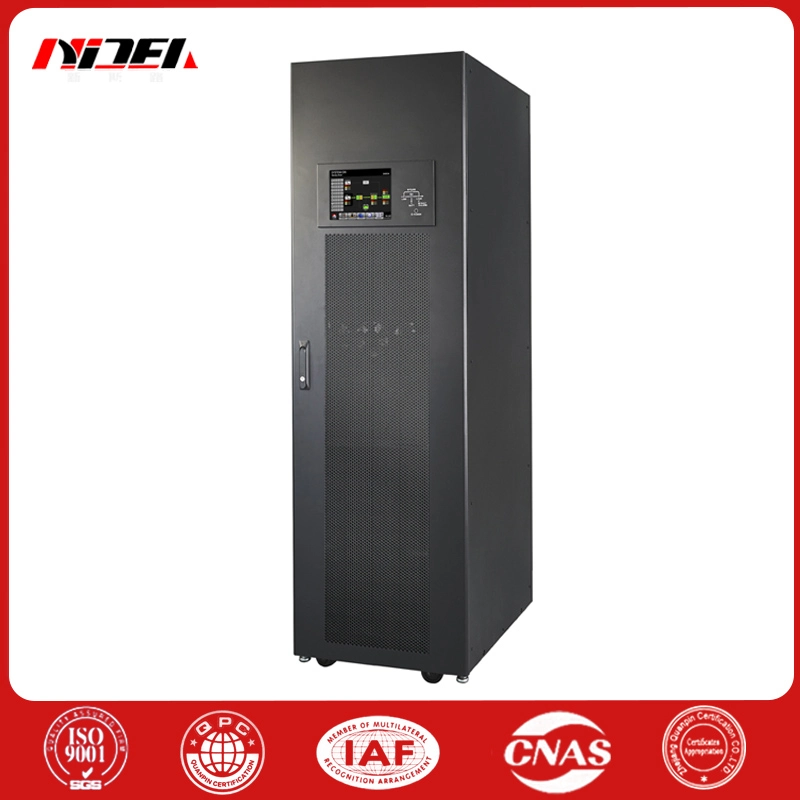

Modułowy UPS N+X

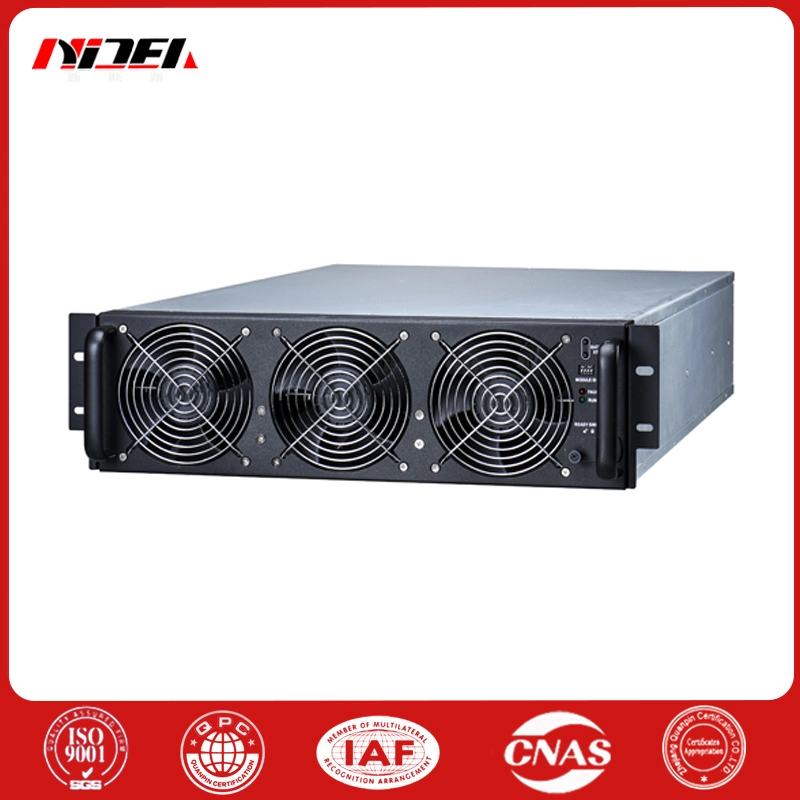

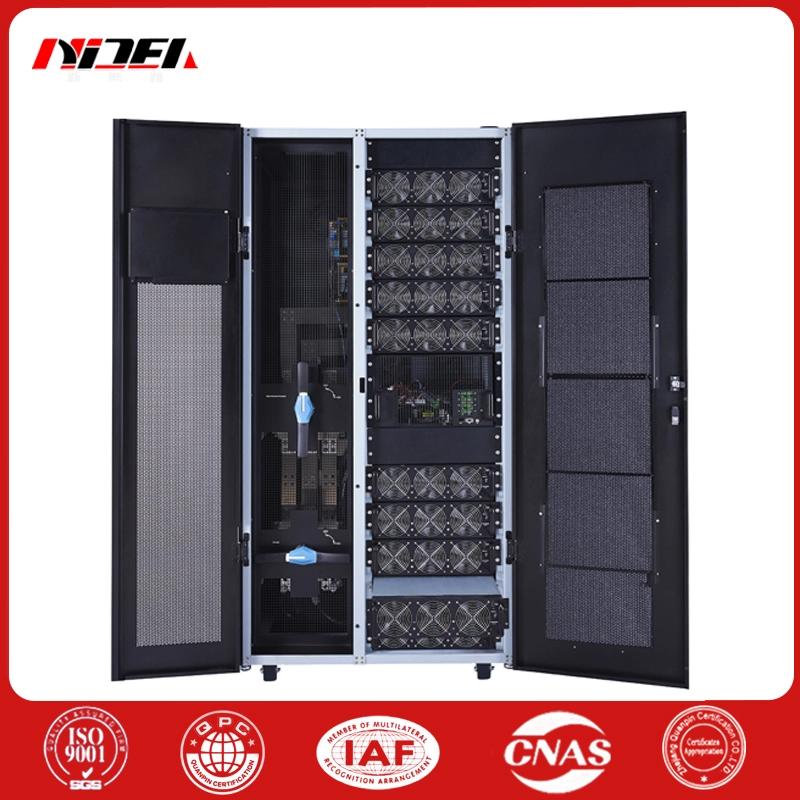

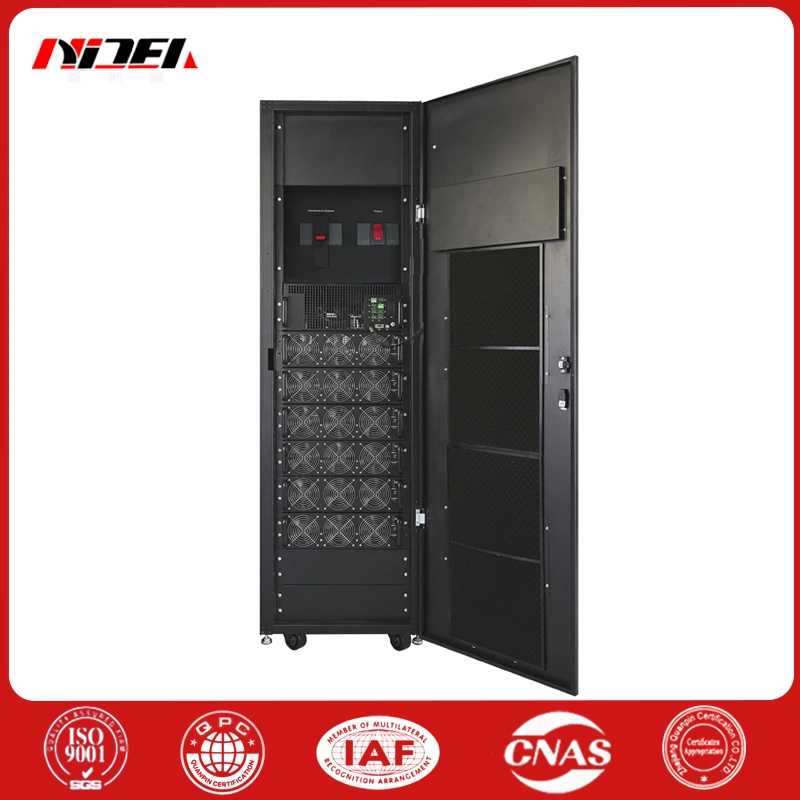

UPS modułowy N+X, moduł mocy 20/30KVA/3U, pojedyncza szafa obsługuje do 10 zasilaczy moduły równolegle do 300KVA, pojedyncze szafy można łączyć równolegle do 4, a maksymalna moc to 1200KVA. Każdy moduł mocy posiada niezależny Jednostka sterująca DSP. Gdy moduł zasilania ulegnie awarii, zostanie on automatycznie odłączony z systemu i system może dalej działać.

Modułowy UPS wykorzystuje podwójną konwersję online struktura, w tym prostownik, falownik, ładowarka, obwód sterujący, wejście i wyłącznik obwodu wyjściowego i złącza akumulatora. Kompensacja wejściowego współczynnika mocy, itp. Wszystkie moduły można wymieniać podczas pracy online, aby zapewnić najwyższy poziom dostępność i łatwość konserwacji.

Awaria modułu sterującego nie ma wpływu normalnej pracy systemu. Moduł sterujący można wymienić online z funkcją hot-swap, a także równoległe połączenie modułu zasilania zarządzane centralnie przez moduł sterujący. Działa według zunifikowanego parametry równoległe. Awaria modułu zasilania może automatycznie zakończyć połączenie równoległe systemu bez szkody dla całego systemu równoległego.

Modułowy system UPS wykorzystuje niezależny zasilacz statyczny moduł obejściowy i nie wykorzystuje wielu statycznych struktur obejściowych uniknąć uszkodzeń spowodowanych przeciążeniem spowodowanych nierównym prądem wielu obejść, gdy przejście na obejście. Dokładność napięcia wyjściowego modułu równolegle połączenie wynosi ± 1%, a równoległy prąd cyrkulacyjny wynosi <1%.

Statyczny moduł obejściowy zawiera tylko statyczny wyłącznik obejścia, ale nie statyczny wyłącznik obwodu głównego wyjście. Dlatego przy wymianie statycznego modułu obejściowego nie spowoduje to wyłączenie systemu lub przełączenie na ręczne obejście konserwacyjne. W Internecie wymianę podczas pracy można przeprowadzić w trybie baterii.

Cechy i zalety N+X UPS modułowy:

Modułowy zasilacz UPS N+X charakteryzuje się wysoką ogólną sprawnością, osiągając najwyższą sprawność ponad 96%, a sprawność systemu jest większa niż 95% przy większym obciążeniu 30%;

Obsługuje inteligentne uśpienie modułu funkcja, która może poprawić ogólną wydajność w warunkach niewielkiego obciążenia;

Bardzo szerokie napięcie wejściowe i częstotliwość zakres, szeroki zakres napięć wejściowych: 138-485V;

Szeroki zakres częstotliwości wejściowej: 40-70HZ, dostosowywanie się do trudnych warunków sieci energetycznej i wydłużanie żywotności baterii;

Ilość akumulatorów jest regulowana, obsługujący 30-40 baterii. W przypadku awarii akumulatora, po wyjęciu uszkodzony akumulator, pozostałe akumulatory mogą w dalszym ciągu zapewniać zasilanie rezerwowe system:

Modułowa konstrukcja redundantnych części zamiennych do UPS N+X, brak pojedynczego punktu awarii;

Wszystkie moduły mocy obsługują funkcję hot swap online, łatwy w rozbudowie i utrzymaniu, całe zasilanie maszyny, wentylator i ważne sygnały komunikacyjne przyjmują redundantną konstrukcję, wyższą niezawodność;

Wyjście PF może osiągnąć 1, 11% więcej obciążenia niż tradycyjny UPS;

Sterowanie rozproszone + scentralizowane harmonogramu, DSP w module mocy jest odpowiedzialny za kontrolę energii jednostka sterująca ECM jest odpowiedzialna za planowanie, oddzielenie funkcjonalne, redukcję złożoność logiczna;

Scentralizowany projekt obejścia, moduł obejścia wbudowana niezależna kontrola DSP, możliwość podłączenia konserwacji

Wymiana, silna odporność na uderzenia, uniknąć nierównowagi impedancji pomiędzy wieloma statycznymi obejściami małej mocy nierówny prąd.

Zakres zastosowań modułowych zasilaczy UPS N+X:

Stosowane w IDC (Internetowe Centrum Danych), modułowe centrum przetwarzania danych, ISP (Internet Service Provider), telekomunikacja itp.

Prosimy o kontakt w celu uzyskania bardziej szczegółowych informacji informacji, przekażemy Ci bardziej szczegółowe dokumenty techniczne i zadowalające cytaty.
