Seria transformatorów wysokiego napięcia

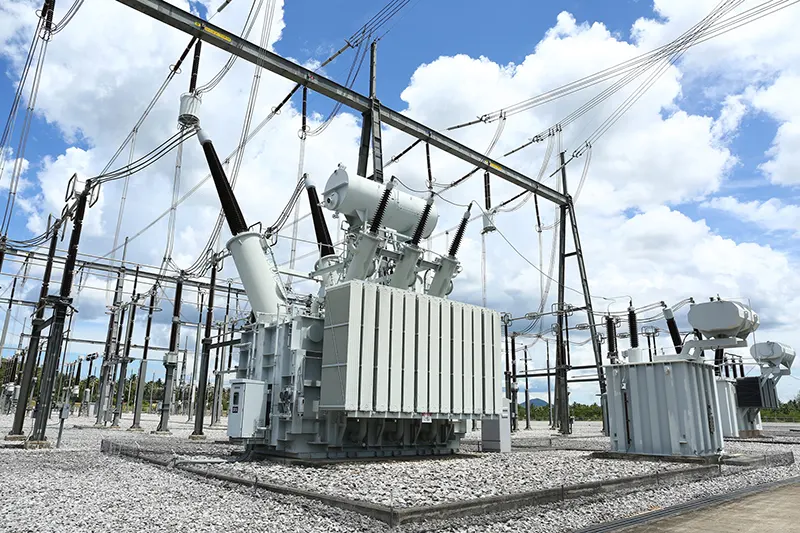

Seria transformatorów wysokiego napięcia wprowadzona na rynek przez firmę New Idea Electric Co., Ltd. działa w oparciu o zasadę indukcji elektromagnetycznej. Podstawowe elementy obejmują rdzeń żelazny oraz uzwojenie pierwotne i wtórne. Jego mechanizm działania jest podobny do transformatora. Ta seria produktów otrzymuje napięcie prądu przemiennego przez uzwojenie pierwotne, a następnie wzbudza pole magnetyczne wewnątrz cewki. Pole magnetyczne indukuje sygnał napięciowy w uzwojeniu wtórnym, aby uzyskać konwersję sygnału wysokiego napięcia na sygnał niskiego napięcia. Znamionowe napięcie wtórne jest zwykle ustawione na 100 V lub 110 V itp., co jest wygodne do monitorowania bezpieczeństwa.

Jeśli chodzi o metody okablowania, seria transformatorów wysokiego napięcia zapewnia różnorodne opcje. Okablowanie jednokierunkowe nadaje się do pomiaru napięcia sieciowego w systemach nieuziemionych bezpośrednio o napięciu 35 kV i niższym lub pomiaru napięcia względnego w systemach bezpośrednio uziemionych powyżej 110 kV. Okablowanie V/V wykorzystuje dwa w pełni izolowane urządzenia jednofazowe, tworząc niepełne połączenie trójkątne, które jest szczególnie odpowiednie dla systemów trójfazowych 10 kV. Dodatkowo trzy jednofazowe trójuzwojeniowe przekładniki napięciowe mogą tworzyć połączenia yn, yn, d0 lub yn, y, d0, które są szeroko stosowane w układach od 3 kV do 220 kV, biorąc pod uwagę pomiary międzyfazowe i fazowe -napięcia doziemne i są wyposażone w uzwojenia pomocnicze o otwartym trójkącie do monitorowania izolacji.

Seria transformatorów wysokiego napięcia może nie tylko proporcjonalnie przekształcać wysokie napięcie na niskie napięcie, aby zapewnić bezpieczną i dokładną pracę przyrządów pomiarowych i urządzeń ochronnych, ale także może być łączona z kondensatorami sprzęgającymi do komunikacji nośnej w celu uproszczenia struktury systemu elektroenergetycznego i zmniejszenia kosztów budowy oraz osiągnięcie skutecznego monitorowania i komunikacji.
